Tranzisztor működése egyszerűen elmagyarázva

Hogyan működik a térvezérlésű (FET) tranzisztor?

Míg a bipoláris tranzisztort áram vezérli, addig a térvezérlésűt (más néven unipolárist) feszültség. Ez a kulcsfontosságú különbség teszi még gazdaságosabbá, mivel a vezérlő áramkör gyakorlatilag nem fogyaszt áramot. Működése az elektromos mező (tér) hatásán alapul, innen kapta a nevét is az eszköz.

A térvezérlésű tranzisztornak is három kivezetése van, de ezeket máshogy hívják:

• Forrás (Source) – ezen keresztül lépnek be a töltéshordozók a csatornába (az emitter megfelelője).
• Nyelő (Drain) – ezen keresztül lépnek ki a töltéshordozók a csatornából (a kollektor megfelelője).
• Kapu (Gate) – a vezérlőelektróda (a bázis megfelelője).

Képzelj el egy locsolótömlőt, amelyben folyik a víz. Ha rálépsz, a vízáramlás csökken, vagy teljesen megszűnik. A térvezérlésű tranzisztorban a kapu hasonlóan működik. Feszültséget kapcsolunk rá, ami elektromos mezőt hoz létre. Ez a mező szűkíti vagy tágítja a tranzisztoron belüli csatornát (ahol az áram folyik a forrástól a nyelőig), ezzel szabályozva az áramerősséget. Minél nagyobb a feszültség a kapun, annál szélesebb a csatorna, és annál nagyobb áram tud átfolyni rajta. Ennek a megoldásnak a fő előnye az óriási bemeneti ellenállás. A vezérlő áramkör (kapu) elhanyagolhatóan kevés teljesítményt vesz fel a jelforrásból, ami ideálissá teszi a térvezérlésű tranzisztorokat bonyolult integrált áramkörök és energiahatékony eszközök számára.

Mik azok a teljesítménytranzisztorok?

Amikor nagy teljesítményű fogyasztók vezérléséről van szó – nagy áramokról és magas feszültségről –, a színre lépnek a teljesítménytranzisztorok. Ez nem egy különálló típus, hanem inkább egy speciálisan kialakított eszközcsalád, amely képes elviselni a komoly terhelést. A teljesítményelektronikában teljesen vezérelhető kapcsolóként használják őket.

Ezek közül néhány alapvető osztályt különböztethetünk meg:

• MOSFET – Ezek olyan térvezérlésű tranzisztorok, amelyek a nagyon gyors átkapcsolásuknak köszönhetően kiválóan alkalmasak nagyfrekvenciás kapcsolóüzemű tápegységekhez. Feszültséggel vezérelhetők, és akár több tíz amperes áramot is képesek kapcsolni.
• IGBT – Egy hibrid eszköz, amely egyesíti a bipoláris és a térvezérlésű tranzisztorok legjobb tulajdonságait. Mint a térvezérlésűeknek, ennek is nagy az ellenállása a bemeneten és feszültséggel vezérelhető, ugyanakkor – mint a bipolárisok – képes nagyon nagy (akár több száz vagy ezer amperes) áramot átengedni kis feszültségesés mellett. Ma az IGBT-k vezetnek az olyan területeken, mint az ipari inverterek, villanymotor-hajtások és hegesztőgépek.
• Bipoláris teljesítménytranzisztorok – A klasszikus megoldás, amelyet régebben mindenhol használtak. Fő hátrányuk, hogy a vezérléshez viszonylag nagy bázisáramra van szükség, ami járulékos veszteségekhez és a vezérlő áramkör bonyolódásához vezet.

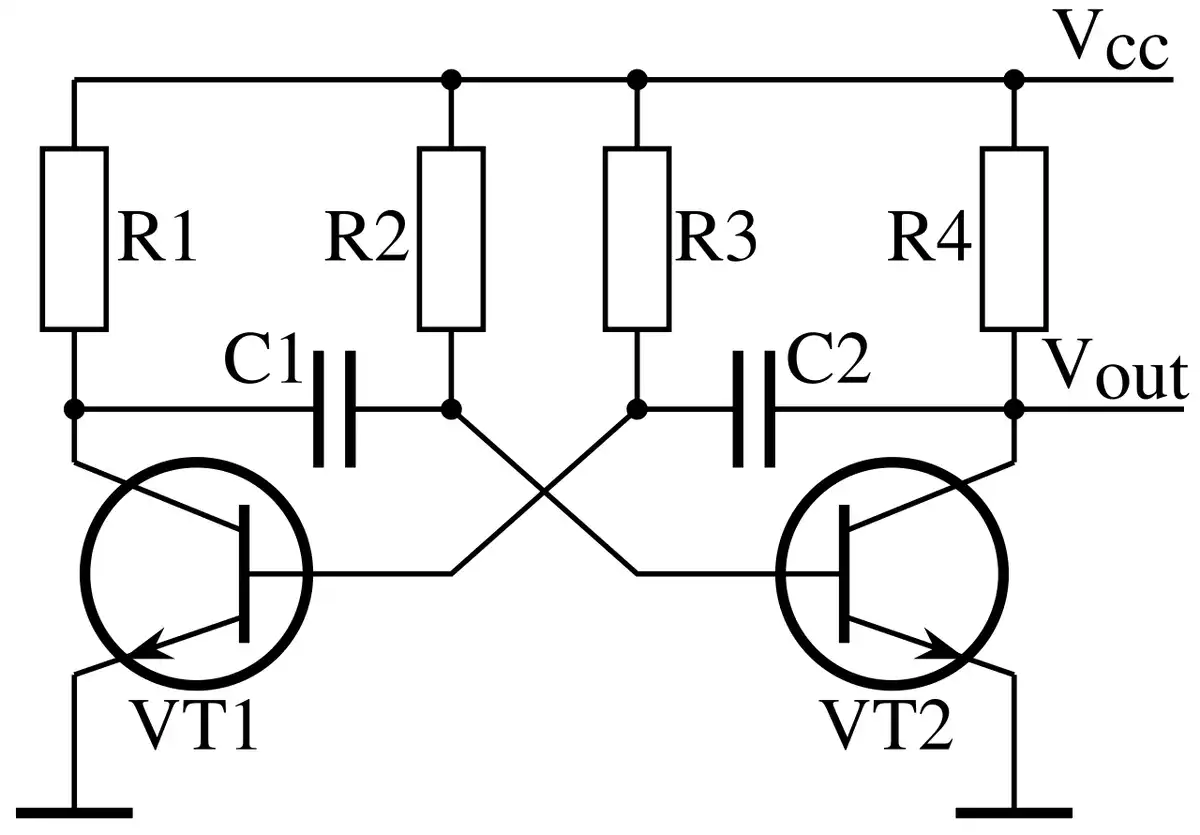

A tranzisztor működés közben – a multivibrátor

Most, hogy ismerjük az elméletet, nézzük meg, hogyan kel életre a tranzisztor egy valós áramkörben. Sok rádióamatőr számára a klasszikus „első komoly építés” a multivibrátor – a legegyszerűbb impulzusgenerátor, amely mindössze két tranzisztorból összeállítható. Klasszikus alkalmazása a két villogó LED-es áramkör.

Az áramkör működési elve szép és egyszerű. Képzelj el két tranzisztort, amelyek felváltva „nyitnak” és „zárnak”. Amikor az egyik nyitva van, a hozzá tartozó LED világít, a másik pedig ebben a pillanatban zárva van, így a LED-je sötét. A folyamat a hinta mozgására emlékeztet: az áramkörben lévő kondenzátorok folyamatosan töltődnek és kisülnek, átadva a vezérlő „stafétabotot” az egyik tranzisztortól a másiknak. A váltás sebessége (a villogás frekvenciája) az áramkörben lévő kondenzátorok és ellenállások értékétől függ. Egy ilyen áramkör megépítésekor a gyakorlatban láthatod, hogy a tranzisztorok nem csak egyszerű kapcsolóként működnek, hanem aktív elemként képesek összetett, ciklikus folyamatokat létrehozni.

Mire is képes a tranzisztor?

Ahogy már rájöttél, a félvezető-fizika ezen apró „csodájának” lehetőségei valóban határtalanok. Foglaljuk össze röviden:

• Erősítés. A tranzisztor képes felerősíteni a gyenge jeleket. A bázison (vagy a kapun) történő kis feszültségváltozás jelentős áramváltozást okoz a kollektor (vagy nyelő) körben. Ezt használják az audioerősítőkben, rádióvevőkben és mérőműszerekben.
• Kapcsoló üzemmód. Ez a legelterjedtebb üzemmód a digitális technikában. A tranzisztor gyors működésű kapcsolóként dolgozik: vagy teljesen nyitva van (logikai „1”), vagy teljesen zárva (logikai „0”). A mikroprocesszorokban milliárdnyi ilyen kapcsoló teszi lehetővé a számítógépek számára a számítások elvégzését.
• Generálás. A tranzisztorok az alapjai azoknak az áramköröknek, amelyek a legkülönbözőbb formájú és frekvenciájú elektromos rezgéseket állítják elő. A multivibrátoros példánk csak egy a sok közül. Generátorokat használnak az órákban, rádióadókban és a kapcsolóüzemű tápegységekben.

Várlak a kommenteknél – azok érdekesebbek, mint maga a cikk! Mit felejtettem el elmondani? Természetesen lesz második rész is.
